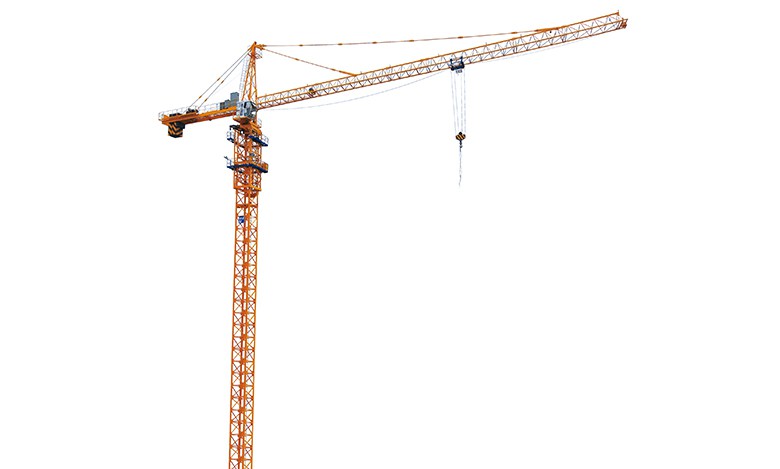

Craein Tógála
uas. fad borradh: 70m
uas. cumas ardaithe ag deireadh jib: 3t
uas. airde saorsheasaimh: 51m
Cur síos
Paraiméadair theicniúla
Cur síos ar Tháirgí
Táimid bródúil as táirgí ardchaighdeáin a dhéanamh. Tá an craein bródúil as modhanna oibríochta iomadúla agus feidhmiú leathan. Féadann an craein oibriú i bhfoirmeacha éagsúla: craein stáiseanóireachta le forrigirí leabaithe, craein stáiseanóireachta le fo-fhráma, craein stáiseanóireachta le boltaí leabaithe agus craein ar ancaire leis an mballa, agus mar sin is infheidhme maidir le tionscadail tógála éagsúla. Forbhreathnú gairid ar na comhpháirteanna bunúsacha de chraen tógála:
- Fondúireacht Coincréite: Ligeann sé don oibreoir an craein a ancaire go dtí an talamh, ag soláthar tacaíochta breise don mheaisín iomlán.
- Túr craein: Tugtar crann air freisin - is éard atá ann ná teaghrán cruach cosúil le laitíse agus é ceangailte de bhun.
- Cab: An urrann inar féidir le meicnic an craein a rialú.
- Tacar tralaí agus duán: Ligeann sé don oibreoir ábhar a bhogadh ar ais agus amach ar feadh lámh na craein.
- Airm frithchothromaithe agus frithmheáchan: Comhpháirteanna cobhsaithe atá suite taobh thiar den chábán a chuireann cosc ar an gcraen teacht amach mar gheall ar an meáchan a ardú.
- Buaic nó APEX: An chuid is airde de chraein, a thacaíonn leis an hanger.
Úsáideann rialú agus oibriú na craein túir seo ardáin oibríochta naisc atá chun cinn agus a úsáidtear go forleathan sa bhaile agus go hidirnáisiúnta. Tá an painéal rialaithe suite os comhair an chábáin agus tá sé roinnte ina dhá chuid: an painéal rialaithe clé agus an painéal rialaithe ceart. Tá láimhseáil oibriúcháin feistithe ag gach cuid, agus rialaíonn gach láimhseáil oibriú gach meicníochta.
Sonraíocht mheicníochta
|
Ardaithe
|
Titim |
|
|
||||||||
|
Toilleadh ualaigh (t) |
1 |
3 |
6 |
2 |
6 |
12 |
|||||
|
Luas (m/nim) |
100 |
80 |
40 |
20 |
5 |
50 |
40 |
20 |
10 |
2.5 |
|
|
Cumhacht (kW) |
55 |
||||||||||
|
Slewing
|
Luas (r/nóim) |
0-0.67 |
|||||||||
|
uas. chasmhóiminte (N·m) |
2×145 |
||||||||||
|
Tralaithe
|
Luas (m/nim) |
0-70 |
|||||||||
|
Cumhacht (kW) |
7.5 |
||||||||||
|
Dreapadóireachta
|
Luas (m/nim) |
0.6 |
|||||||||
|
Cumhacht (kW) |
7.5 |
||||||||||
|
Brú (Mpa) |
20 |
||||||||||
|
Cumhacht iomlán (kW) |
81.5 (ní áirítear mótar meicníocht dreapadóireachta) |
||||||||||
|
|
75.5 |
||||||||||
(t)
Meáchan: meáchan na coda faoi thalamh gan ualach agus ballasta leis an jib is faide agus an airde saorsheasaimh uasta.
Forbhreathnú gairid ar na comhpháirteanna bunúsacha de chraen tógála:
Fondúireacht Coincréite: Ligeann sé don oibreoir an craein a ancaire go dtí an talamh, ag soláthar tacaíochta breise don mheaisín iomlán.
Túr craein: Tugtar crann air freisin - is éard atá ann ná teaghrán cruach cosúil le laitíse agus é ceangailte de bhun.
Cab: An urrann inar féidir le meicnic an craein a rialú.
Tacar tralaí agus duán: Ligeann sé don oibreoir ábhar a bhogadh ar ais agus amach ar feadh lámh na craein.
Airm frithchothromaithe agus frithmheáchan: Comhpháirteanna cobhsaithe atá suite taobh thiar den chábán a chuireann cosc ar an gcraen teacht amach mar gheall ar an meáchan atá á ardú
Buaic nó APEX: An chuid is airde de chraein, a thacaíonn leis an hanger.
Úsáideann rialú agus oibriú na craein túir seo ardáin oibríochta naisc atá chun cinn agus a úsáidtear go forleathan sa bhaile agus go hidirnáisiúnta. Tá an painéal rialaithe suite os comhair an chábáin agus tá sé roinnte ina dhá chuid: an painéal rialaithe clé agus an painéal rialaithe ceart. Tá láimhseáil oibriúcháin feistithe ag gach cuid, agus rialaíonn gach láimhseáil oibriú gach meicníochta.
